le Rappel du contexte

L’énergie électrique est rarement produite au centre du lieu d’utilisation, surtout lorsque les puissances à installer sont importantes (plusieurs centaines de mégawatts). C’est ainsi que, pour les centrales hydro-électriques par exemple, il est nécessaire de privilégier le site sur lequel l’on obtiendra un débit régulier et abondant, en plus du barrage de retenu qui permettra de stocker de l’eau, et qui peut s’étendre sur des centaines d’hectares de terrain ainsi irrigués.

C’est l’origine du Transport d’énergie, depuis les zones de Production à celles d’Utilisation, qui de nos jours atteignent des milliers de kilomètres. Les réseaux de Distribution précèdent les points d’utilisation (consommation) et contribuent à y garantir les valeurs normales de tension et de fréquence, qui sont des données concourant à la qualité de service.

La classification des tensions (U) est la suivante en Volts (V) :

-          Très Basse Tension (TBT) : tension ≤ 50 V ;

-          Basse Tension (BT) : 50 V < U ≤ 1000 V en courant alternatif (ca) et 1500 V en courant continu (cc) ;

-          Moyenne Tension (MT) : 1 kV < U ≤ 36 kV ;

-          Haute Tension (HT) : 36 kV < U ≤ 170 kV ;

-          Très haute Tension (THT) : U > 170 kV.

La fréquence, en Hertz (Hz), est de 50 Hz ou 60 Hz suivant les pays.

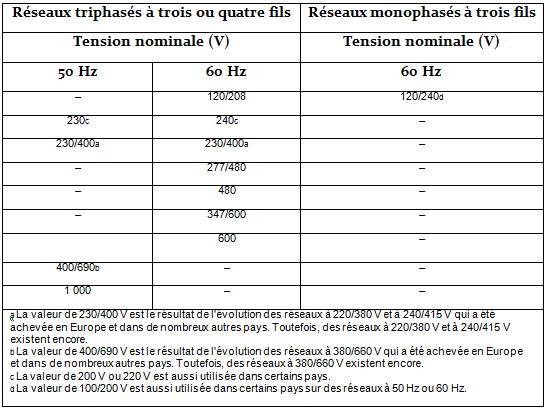

Les recommandations de tension selon la Commission Électrotechnique Internationale (CEI) sont les suivantes[1] :

[1] Tensions normales de la CEI – Norme Internationale CEI 60038 : 2009-06.

La CEI recommande que, dans des conditions normales d'exploitation, la tension d'alimentation ne diffère pas de la tension nominale du réseau de plus de ±10 %.
